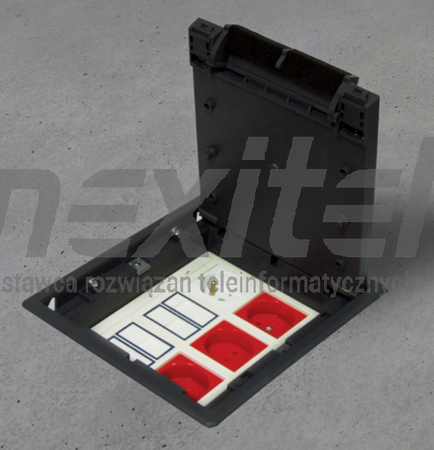

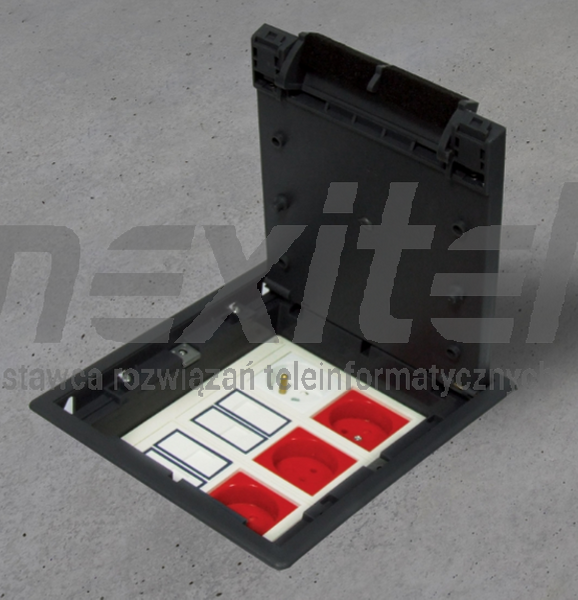

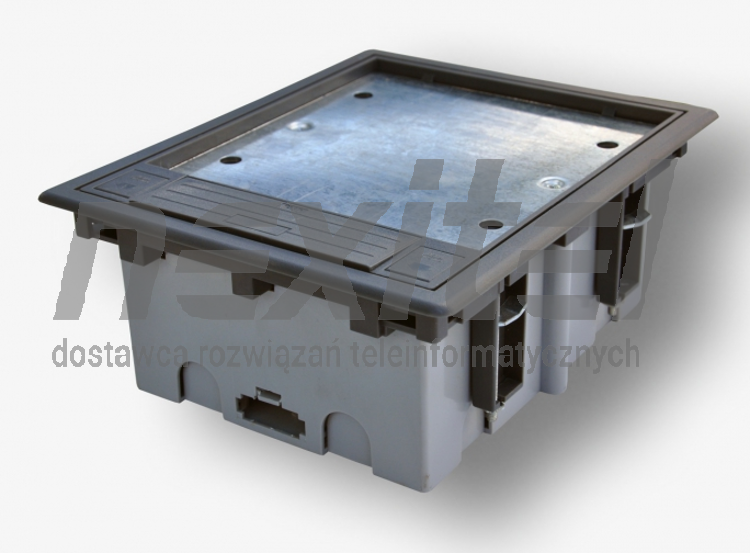

Puszka podłogowa (ramka) do instalacji osprzętu 45x45 (gniazda elektryczne, teleinformatyczne). Puszka przeznaczona do stosowania w podłogach technicznych lub w podłogach wylewanych.
Pojemność puszki 12 modułów 22,5x45 (6 modułów podwójnych).
Pokrywa przystosowana do wklejenia wykładziny dywanowej lub płyty HDF grubości do 5 mm, uchwyty montażowe do płyt podłogi technicznej o grubości maksymalnej 50 mm.
Możliwy demontaż pokrywy, możliwy montaż pokrywy w odwrotnej pozycji. Montaż gniazd prosty. Puszka posiada osłabienia boczne do wprowadzenia przewodów i płynną regulację głębokości za pomocą śrub. Pokrywa posiada uchylne wyprowadzenie przewodów dołączanych do gniazd i zabezpieczenie przed uszkodzeniem kabli.
Sposób montażu:
w podłodze technicznej:
wyciąć otwór w podłodze; po wybiciu w puszce/ramce otworów wprowadzić przewody; osadzić puszkę w podłodze, zablokować z wykorzystaniem istniejących uchwytów z wkrętami.
w betonie:
wykuć otwór w podłodze, w puszce do betonu (kod: EM/FLB-HTD-760PJB) wybić otwory do wprowadzenia przewodów, wyregulować głębokość do głębokości ramki, puszkę umiejscowić w wymaganym miejscu na podłodze, mocując ją do podłogi w razie potrzeby wkrętami, wypoziomować; wprowadzić przewody do puszki umieszczonej w betonie; wprowadzić przewody do puszki z ramką przez uprzednio wybite otwory; puszkę z ramka przykręcić do puszki umieszczonej w betonie z wykorzystaniem istniejących śrub mocujących.
w betonie wylewanym:
w puszce do betonu (kod: EM/FLB-HTD-760PJB) wybić otwory do wprowadzenia przewodów, wyregulować głębokość do głębokości ramki, puszkę umiejscowić w wymaganym miejscu na podłodze (w razie potrzeby wykuć otwór pogłębiający), mocując ją do podłogi w razie potrzeby wkrętami, wypoziomować; wprowadzić przewody do puszki umieszczonej w betonie; po zalaniu betonem wprowadzić przewody do puszki z ramką przez uprzednio wybite otwory; puszkę z ramka przykręcić do puszki umieszczonej w betonie z wykorzystaniem istniejących śrub mocujących.
Dane techniczne: | |
Wykonanie: | tworzywo ABS |
Kolor: | szary |
wymiary (szer. x wys. ): | 185 x 225 mm ; gł. regulowana 90-120 mm |
Masa: | 1,1 kg |
Stopień ochrony: | IP40 |
Odporność udarowa: | IK08 |
Wymiar otworu do montażu: przy montażu w podłodze technicznej (puszka z ramką) (szer. x wys.): | 170 x 210 mm |
