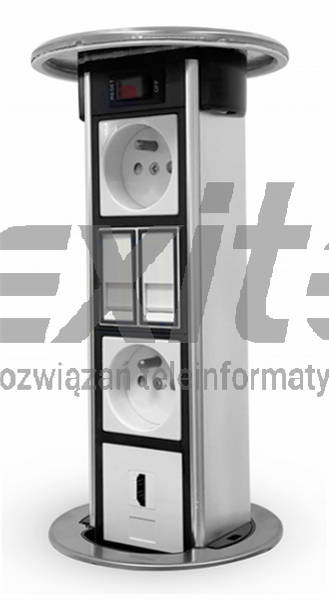

Cechy kolumny:
- profil wykonany z aluminium
- łatwa i szybka instalacja bezpośrednio w blacie o szerokim zakresie grubości
- montaż gniazd zasilajacych i teleinformatycznych standardu 22,5x45 (45x45) bez użycia dodatkowych elementów mocujących
- szybki dostęp do ukrytej pod blatem kolumny (przycisk w pokrywie)
- możliwość dodatkowego montażu dwóch keystonów RJ45 pod blatem
- posiada podwyższony stopień ochrony IP55 (przy zamkniętej kolumnie)
Sposób montażu:
Przed instalacją i podłączeniem kolumny należy upewnić się co do zgodności podłączenia przewodów fazowego i neutralnego w gnieździe zasilającym, do którego będzie podłączona kolumna. Poniższy opis dotyczy podłączenia kabla z wtykiem z kolumny do gniazda zasilającego, w którym przewód fazowy jest w lewym zacisku (patrząc od frontu gniazda zasilającego); wyciąć otwór w blacie; przełożyć przez otwór kolumnę i umocować ją, wykorzystując obrotowy pierścień blokujący; przewody zasilające fazowy (oznaczony L) i neutralny (oznaczony N) do montowanych gniazd zasilających podłączyć tak, aby przewodem przerywanym (wyłączanym), był przewód fazowy (L): z wyłącznika kolumny przewód oznaczony L należy podłączyć do zacisku fazowego L montowanych gniazd zasilających, a przewód oznaczony N do zacisku neutralnego N montowanych gniazd zasilających; następnie podłączyć do montowanych gniazd zasilających oraz przewodu podłączonego do aluminiowej obudowy kolumny przewód ochronny żółtozielony (oznaczony PE) wychodzący z kabla przyłączeniowego; umocować montowane gniazda zasilające w otworach kolumny; opcjonalnie przez kwadratowy otwór znajdujący się w dolnej części kolumny wprowadzić przewody teleinformatyczne (z odpowiednim zapasem do podłączenia), podłączyć odpowiednie gniazda i umocować je w kolumnie. Uwaga: stopień ochrony IP55 spełniony jest dla zamkniętej kolumny od strony roboczej blatu przy prawidłowym zamocowaniu do płaskiego, gładkiego i równego blatu, zapewniającego prawidłowe przyleganie uszczelki znajdującej się od spodu pokrywy. W przeciwnym razie stopień ochrony nie może być zagwarantowany, jak również nie dotyczy otwartej kolumny. Do podłączenia gniazd zaleca się doprowadzenie elastycznych przewodów (typu linka), odpornych na zaginanie.
Uwaga: adaptery mogą być stosowane z gniazdami typu keystone, które nie wystają poza płaszczynę adapteru, w przeciwnym razie należy sprawdzić, czy wystające gniazdo nie blokuje możliwości zamknięcia/wsunięcia kolumny, które zostały sprawdzone). Przy projektowaniu rozwiązań, ze względu na różne rozwiązania i gabaryty wtyków, należy upewnić się, że planowane do montażu gniazda wraz z kablami przyłączeniowymi, w zależności od sposobu ich podłączenia, zmieszczą się w kolumnie.
Puszka mechaniczna: | |
Maksymalne obciążenie: | 16A (3680 W) |
Wykonanie: | stal nierdzewna/tworzywo sztuczne |
Kolor pokrywy: | srebrny (stal szczotkowana) |
Pojemność: | 8M (4x2M) standard mosaic |
Wymiary (śr. x wys.): | 125x355 mm (wg obrysu, bez przewodu zasilającego) |
Średnica pokrywy: | 120 mm |
Średnica otworu w blacie: | 95-100 mm |
Wysokość kolumny: | 350 mm |
Wysokość kolumny wysuniętej nad blatem: | 254 mm |
Grubość blatu: | do 40 mm |
Kolumna wyposażona w: | kabel przyłączeniowy trzyżyłowy typu H05VV-F 3G1,5mm2, wtyczka uni-schucko, wyłącznik |
Stopień ochrony (dotyczy ochrony przed dostępem, wnikaniem ciał stałych i szkodliwym działaniem wody od strony roboczej blatu): | dla kolumny z zamkniętą pokrywą, prawidłowo zamontowaną na płaskim, równym i gładkim blacie: IP55 (od strony zewnętrznej/roboczej blatu) |
